Hallo!

Ik ben met een opdracht bezig waarbij ik een vergelijking van een oven moet geven.
(Temperatuur t.o.v. de tijd)

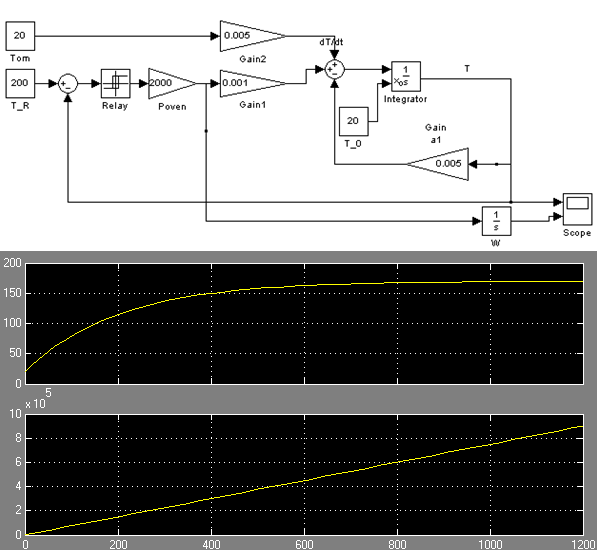

Dit is de Matlab-Simulink opzet van de oven:
Onderaan staan 2 grafieken, de bovenste beschrijft het temperatuurs verloop t.o.v. de tijd welke krom loopt omdat naarmate hij warmer word meer energie door de wand (0.005T) verliest terwijl dezelfde hoeveelheid energie (Pe=Poven) toegevoegd wordt.
Je kan de Relay links laten liggen aangezien die in dit plaatje even niet meewerkt.
Geplaatste afbeelding

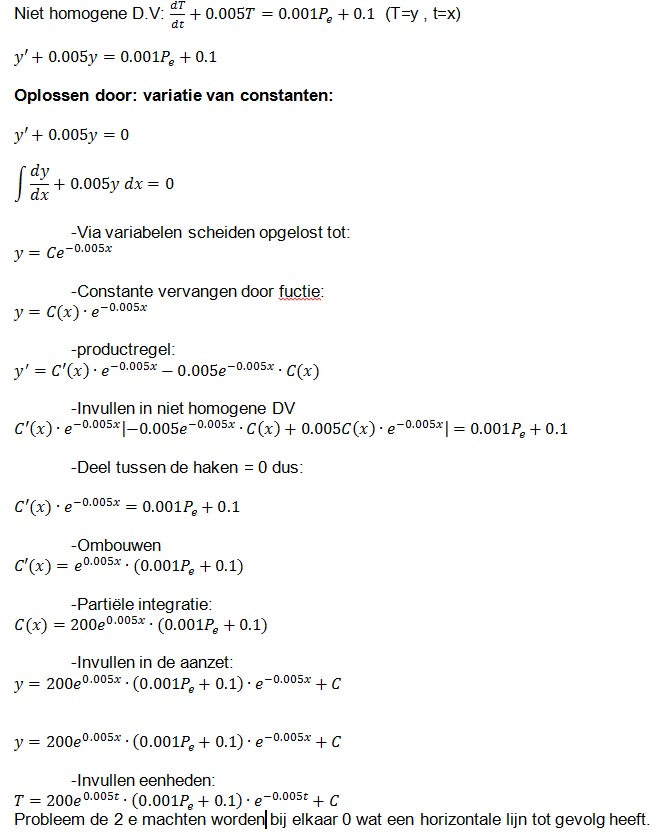

Nu heb ik dus de DV opgesteld van deze Opstelling, (welke volgens mijn leraar goed was) en ben ik die op gaan lossen in het volgende document:
Geplaatste afbeelding
Ik kom hier echter op een constante uit en niet een mooie parabool, wat doe ik fout?

Bij voorbaat dank.
Leviathan.

P.S. De Pe moet als variabele blijven staan zodat je verschillende wattages kan invoeren.

Dit forum kan gratis blijven vanwege banners als deze. Door te registeren zal de onderstaande banner overigens verdwijnen.

#2

eendavid

    eendavid


  • >1k berichten
  • 3751 berichten
  • VIP

Geplaatst op 08 april 2011 - 15:56

Wanneer je 'partiele integratie' schrijft, zou je
LaTeX
moeten schrijven. Dit dan invullen in LaTeX zal je het juist antwoord geven (de C uit jouw antwoord wordt dan LaTeX , en je krijgt de gewenste exponentiele vorm).

Veranderd door eendavid, 08 april 2011 - 15:58


#3

Leviathan

    Leviathan


  • >100 berichten
  • 123 berichten
  • Ervaren gebruiker

Geplaatst op 11 april 2011 - 15:01

Sorry voor het late antwoord.

Dit werkt inderdaad! Danku!
