karnaughdiagrammen, formules en de schakeling maken



  • Log in om te kunnen reageren

#1

1990

    1990


  • >25 berichten
  • 30 berichten
  • Gebruiker

Geplaatst op 11 maart 2013 - 17:36

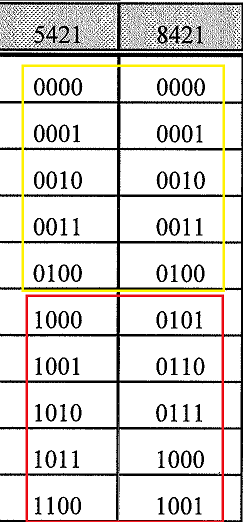

Geef de karnaughdiagrammen, formules en de schakeling voor de 5421/8421 codeomzetter.

Geplaatste afbeelding

Dit forum kan gratis blijven vanwege banners als deze. Door te registeren zal de onderstaande banner overigens verdwijnen.

#2

Jan van de Velde

    Jan van de Velde


  • >5k berichten
  • 44893 berichten
  • Moderator

Geplaatst op 11 maart 2013 - 18:10

Opmerking moderator :

Hoever kom je hier zelf al mee?
ALS WIJ JE GEHOLPEN HEBBEN....
help ons dan eiwitten vouwen, en help mee ziekten als kanker en zo te bestrijden in de vrije tijd van je chip...
http://www.wetenscha...showtopic=59270

#3

1990

    1990


  • >25 berichten
  • 30 berichten
  • Gebruiker

Geplaatst op 11 maart 2013 - 23:41

Ik weet wel hoe je een karnaughdiagram, formule en schakeling moet maken. Alleen in dit geval begrijp ik het niet. Daarom hoop ik dat iemand een stukje begint, zodat ik ermee verder kan.

#4

Jan van de Velde

    Jan van de Velde


  • >5k berichten
  • 44893 berichten
  • Moderator

Geplaatst op 11 maart 2013 - 23:44

kun je ook omschrijven waarop je dan vastzit?
ALS WIJ JE GEHOLPEN HEBBEN....
help ons dan eiwitten vouwen, en help mee ziekten als kanker en zo te bestrijden in de vrije tijd van je chip...
http://www.wetenscha...showtopic=59270

#5

1990

    1990


  • >25 berichten
  • 30 berichten
  • Gebruiker

Geplaatst op 12 maart 2013 - 10:36

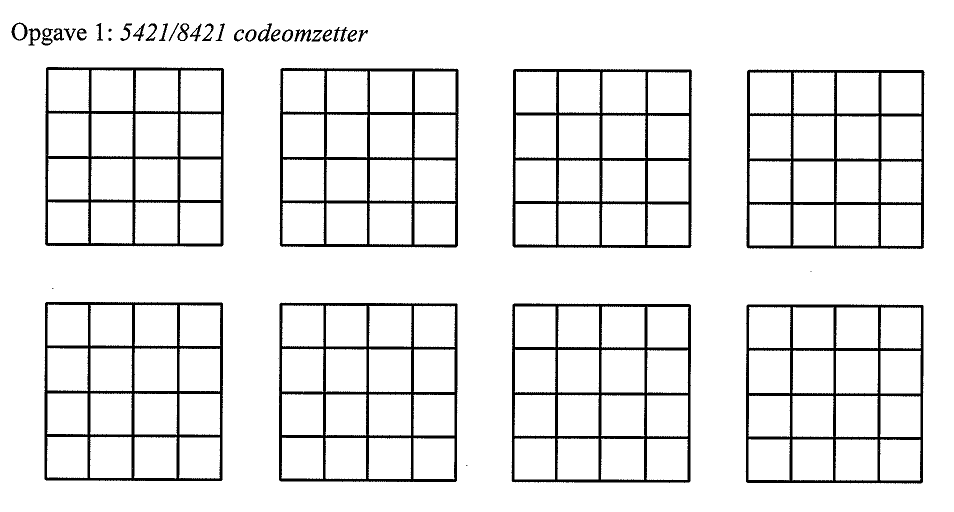

Het probleem is dat ik in dit geval niet weet hoe ik de karnaughdiagrammen moet invullen, zie hieronder:
Geplaatste afbeelding
Zoals je ziet het zijn 8 diagrammen. Bij de 5421/8421 codeomzetter moet stap 1 binair 0000 omzetten naar 0000. Stap 2 binair 0001 omzetten naar 0001 etc. Alleen hoe kan je dit in een karnaugdiagram invullen. Het probleem zit hem in dat je meer uitgangen hebt (namelijk 4). Al was het 1 uitgang, dan was het een stuk makkelijker.

Veranderd door 1990, 12 maart 2013 - 10:36


#6

dannypje

    dannypje


  • >250 berichten
  • 595 berichten
  • Ervaren gebruiker

Geplaatst op 12 maart 2013 - 10:55

Er zijn hier 4 uitgangen. Dus 1 Karnaughdiagram per uitgang, telkens gebruik makende van de 4 ingangen. Op die manier krijg je ook 4 formules, en later 4 schakelingen, 1 voor elke uitgang, en telkens met 4 ingangen.

Wat ik me afvraag, mag je hier de niet voorgestelde ingangscombinaties bvb 0110, 0111 als don't care beschouwen ?

En aangezien jij 8 diagrammen kreeg, is het dan ook de bedoeling om de omgekeerde richting te coderen ? (daarmee bedoel ik, eerst de linkerkolom als ingangen gebruiken, met de rechterkolom als uitgangen, en daarna met de rechterkolom als ingangen ?)

Veranderd door dannypje, 12 maart 2013 - 10:58

In the beginning, there was nothing. Then he said:"Light". There was still nothing but you could see it a whole lot better now.

#7

1990

    1990


  • >25 berichten
  • 30 berichten
  • Gebruiker

Geplaatst op 12 maart 2013 - 11:42

Oke op die manier. Ik heb dit als volgt nu gedaan:

Geplaatste afbeelding


Ik neem aan dat de rest als don't care kan worden opgeschreven, om zo de formule makkelijker te vereenvoudigen.
Dit moet ik nu ook doen voor de drie andere uitgangen.

#8

EvilBro

    EvilBro


  • >5k berichten
  • 6703 berichten
  • VIP

Geplaatst op 12 maart 2013 - 12:03

Ik weet niet of het de bedoeling is maar er zijn natuurlijk nog 6 andere mogelijke inputs:
0101 = 4 + 1 = 5 dus 4+1 = 0101
0110 = 4 + 2 = 6 dus 4+2 = 0110
0111 = 4 + 2 + 1 = 7 dus 4 + 2 + 1 = 0111
1101 = 5 + 4 + 1 = 10 dus 8 + 2 = 1010
1110 = 5 + 4 + 2 = 11 dus 8 + 2 + 1 = 1011
1111 = 5 + 4 + 2 + 1 = 12 dus 8 + 4 = 1100
Maar goed, ik weet dus niet of dat de bedoeling is of dat je inderdaad don't cares moet gebruiken.

#9

dannypje

    dannypje


  • >250 berichten
  • 595 berichten
  • Ervaren gebruiker

Geplaatst op 12 maart 2013 - 12:18

Oke op die manier. Ik heb dit als volgt nu gedaan:

Geplaatste afbeelding


Ik neem aan dat de rest als don't care kan worden opgeschreven, om zo de formule makkelijker te vereenvoudigen.
Dit moet ik nu ook doen voor de drie andere uitgangen.


Dat diagramma bekwam ik alvast ook voor de eerste uitgang, dus je hebt het door denk ik. Succes met de rest.
