Reden van gebruik van diodes



  • Log in om te kunnen reageren

#1

1990

    1990


  • >25 berichten
  • 30 berichten
  • Gebruiker

Geplaatst op 04 april 2013 - 17:32

Hoi,

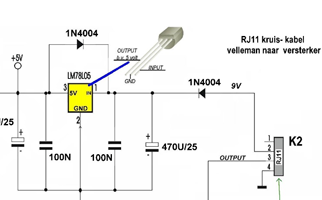

Ik wil graag weten waarom de twee diodes in mijn schakeling zijn opgenomen.

De reden van de eerste diode is ter beveiliging van het verkeerd aansluiten van de schakeling. Mocht de schakeling verkeerd worden aangesloten dan spert de diode en laat hij geen stroom door.

De reden van de tweede diode (de diode boven het IC) is ook ter beveiliging. Alleen hier kan ik de werking niet precies verklaren. Ik ga het proberen.

In normale situatie is de uitgangsspanning van het IC lager dan de ingangsspanning van het IC. Hierdoor heeft de anode een lager potentiaal dan de kathode. Dan spert de diode.


Mocht de uitgangsspanning van het IC hoger worden dan de ingangsspanning van het IC dan gaat de diode in doorlaatrichting functioneren, omdat het potentiaal op de anode groter is dan de potentiaal op de kathode.

Ik weet niet zeker of dit klopt en ik kan daarom ook niet zien hoe hij het IC beveiligd.

Geplaatste afbeelding
