[Mechanica] Trek en schuifspanning


  • Log in om te kunnen reageren

#1

Arie Bombarie

    Arie Bombarie


  • >250 berichten
  • 682 berichten
  • Ervaren gebruiker

Geplaatst op 12 februari 2007 - 20:50

Goede dag,

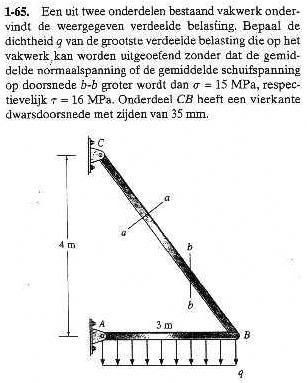

De opdracht:

Geplaatste afbeelding

Bij C zit volgens mij een horizontale kracht naar links en een verticale kracht omhoog.
Bij A zit volgens mij een horizontale kracht naar rechts en een verticale kracht omhoog.

De oppervlakte van b-b is volgens mij: 0,035 (0,035 / cos 36) = 0,0015 m^2

Verder kom ik niet...

Ik neem aan dat ik eerst de krachten in C en A moet bepalen, maar ik kan volgens mij geen momenten uitrekenen omdat ik de verdeelde belasting niet weet...

Iemand een idee? (Het antwoord moet q = 21,8 kN/m zijn)

Alvast bedankt!
