[mechanica] spanningsverdeling


  • Log in om te kunnen reageren

#1

Arie Bombarie

    Arie Bombarie


  • >250 berichten
  • 682 berichten
  • Ervaren gebruiker

Geplaatst op 27 maart 2007 - 21:08

Goede dag,

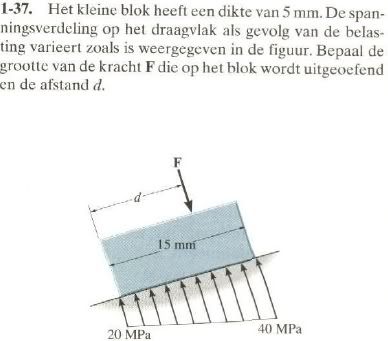

De opdracht:

Geplaatste afbeelding

F heb ik berekend doormiddel van:

σgem = F/A

Met σgem = (20+40)/2 = 30 MPa
En met A = 15 5 = 75 mm^2

Ik kom uit op een F van 2250 N, dit klopt.

Alleen ik zou niet weten hoe ik nu de afstand d moet berekenen...

Iemand enig idee?

Alvast bedankt!
Help WSF met het vouwen van eiwitten en zo ziekten als kanker en dergelijke te bestrijden in de vrije tijd van je chip:
http://www.wetenscha...showtopic=59270

Dit forum kan gratis blijven vanwege banners als deze. Door te registeren zal de onderstaande banner overigens verdwijnen.

#2

oktagon

    oktagon


  • >1k berichten
  • 4502 berichten
  • Verbannen

Geplaatst op 27 maart 2007 - 21:32

Bepaal de plaats van de resultante van de oplegreactie,dus het zwaartepunt van het parallelogram;neem vanuit het meest linkerpunt dan het momentenevenwicht en je vind de afstand "d"

#3

Arie Bombarie

    Arie Bombarie


  • >250 berichten
  • 682 berichten
  • Ervaren gebruiker

Geplaatst op 28 maart 2007 - 18:54

Bedankt voor je antwoord! Dan had ik nog een vraag (over schuifspanning):

Geplaatste afbeelding

Ik doe:

V = P / cos 60

=> 200 = (0,5 ( P / cos 30)) / (:) 4^2)
Hier uit volgt P = 17,41 kN

en:

N = P / cos 30
=> 120 = (0,5 ( P / cos 60)) / (:?: 4^2)
Hier uit volgt P = 6,03 kN

Alleen dit antw. klopt niet...

Enig idee? Alvast bedankt!
Help WSF met het vouwen van eiwitten en zo ziekten als kanker en dergelijke te bestrijden in de vrije tijd van je chip:
http://www.wetenscha...showtopic=59270
