Amperemeter--meetbereik verkleinen


  • Log in om te kunnen reageren

#1

thewurstcase

    thewurstcase


  • 0 - 25 berichten
  • 24 berichten
  • Gebruiker

Geplaatst op 06 april 2007 - 12:50

hi!!
ik weet ni hoe ik een meetbereik kan verkleinen. om de meetbereik te vergroten neem je gewoon een
shunt.
de formule is dan:

R(shunt)=R(galvanometer)/(n-1)

nu is de opgave:

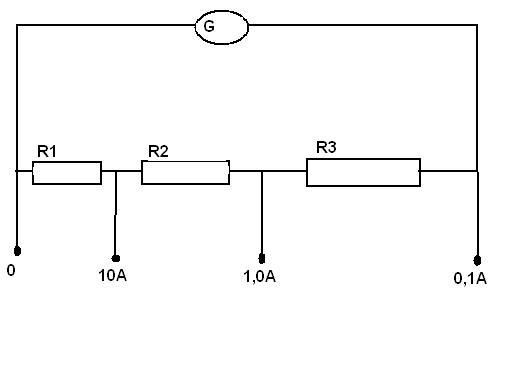

Geplaatste afbeelding

de inwendige galvanometer op de figuur is 25Ω
het meetbereik bedraagt 0,01A.
Zoek de waarde van de weerstanden R1,R2,R3 om dit toestel om te vormen tot een
multimeter met meetbereiken van 10A, 1A, 0,1A!!

voor 10A heb ik al een oplossing:

R1=25/999=0,025Ω
maar om de meetbereik de verkleinen heb ik geen flauw idee:(

Dit forum kan gratis blijven vanwege banners als deze. Door te registeren zal de onderstaande banner overigens verdwijnen.

#2

klazon

    klazon


  • >5k berichten
  • 6607 berichten
  • Pluimdrager

Geplaatst op 06 april 2007 - 14:23

In alle gevallen loopt er door de galvanometer 0,01A. De rest loopt door de shunt.

Bij 10A: door R2 en R3 en G loopt 0,01A, door R1 loopt 9,99A, dat is 999 keer zo veel.
Dus: 999R1 = R2+R3+25 [1]

Bij 1,0A: door R3 en G loopt 0,01A, door R1 en R2 loopt de rest, 0,99A.
Dus: 99(R1+R2) = R3+25 [2]

Bij 0,1A: door G loopt 0,01A, door R1, R2 en R3 loopt 0,09A.
Dus: 9(R1+R2+R3) = 25 [3]

Door het combineren van de formules [1] en [2] en [3] moet je dan de waarden van R1, R2 en R3 zien te vinden. Dat is een rekensom waar ik zelf nog niet uit ben, maar misschien is iemand anders zo lief om hierbij even te assisteren.

#3

Morzon

    Morzon


  • >1k berichten
  • 2002 berichten
  • Ervaren gebruiker

Geplaatst op 06 april 2007 - 14:56

LaTeX [1]
LaTeX [2]
LaTeX [3]

[3] vermenigvuldigen met 11 geeft:
LaTeX [4]

trek [2] af van [4]

LaTeX

vermenigvuldig [3] met 111:
LaTeX [5]

trek [1] af van [5]

LaTeX

dan:

LaTeX

er is iets fout gegaan. ben zo terug met juiste uitwerking

Veranderd door Morzon, 06 april 2007 - 15:02

I was born not knowing and have only a little time to change that here and there.

#4

Morzon

    Morzon


  • >1k berichten
  • 2002 berichten
  • Ervaren gebruiker

Geplaatst op 06 april 2007 - 15:16

LaTeX [1]
LaTeX [2]
LaTeX [3]

[3] vermenigvuldigen met 11 geeft:
LaTeX [4]

trek [2] af van [4]

LaTeX

vermenigvuldig [3] met 111:
LaTeX [5]

trek [1] af van [5]

LaTeX

dan:

LaTeX

A, B en C zijn respectievelijk R1, R2 en R2

Veranderd door Morzon, 06 april 2007 - 15:18

I was born not knowing and have only a little time to change that here and there.
