Hallo
Ik heb een opgave voor regeltechniek gekregen, maar deze lukt niet zo goed.
Ik zit in mijn 2de jaar op de hoge school.
hier vind je de opgave :
http://i711.photobuc...geltechniek.jpg
http://i711.photobuc...eltechniek2.jpg
http://i711.photobuc...Scannen0001.jpg

dit is wat ik tot nu toe heb opgelost:

1) bepaal de transfertfuncties van de verschillende subsystemen. (afleidingen)
Geplaatste afbeelding

Toepassen van het superpositiebeginsel:
Vi2=0
Equivalent:

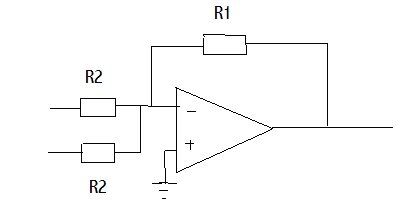

Geplaatste afbeelding

V0’=-R1/R2*Vi1
Nu de andere weerstand aan de massa:
V0”=-R1/R2*Vi2
Superpositiebeginsel:
V0=V0’+V0”
V0=-(R1/R2*Vi1+R1/R2*Vi2)
V0=Vi1+Vi2

Geplaatste afbeelding

V0(s)/Vi(s)=Z2(s)/Z1(s)
Z2= (R2*(1/sc))/(R2+(1/sc)) = R2/sc/(1+scR2)/sc= R2/(1+scR2) (1)
Z1=R1 (2)
V0(S)/Vi(s)=(1)/(2)= R2/(1+scR2)/R1
V0(s)/Vi(s)= R2/R1 * 1/(1+scR2)
Waarbij R2/R1 = K en T= CR2 (tijdsconstante)
V0(s)/Vi(s)= K/(1+sT)

Geplaatste afbeelding

Vi/Z1=-V0/Z2
V0/Vi=-Z2/Z1
180° fasedraaing

Geplaatste afbeelding
Geplaatste afbeelding
Geplaatste afbeelding

Ik denk dat ze met de 02 omzetten die omvormer bedoelen. (hier ben ik niet zeker van)
Maar hoe stel ik hier een transfertfunctie van samen?
Ik denk dat dit een ondergedembt 2de orde systeem is.
Dus dan moet ik naar de D(overshoot) en de setlingtime kijken?

Geplaatste afbeelding
Geplaatste afbeelding

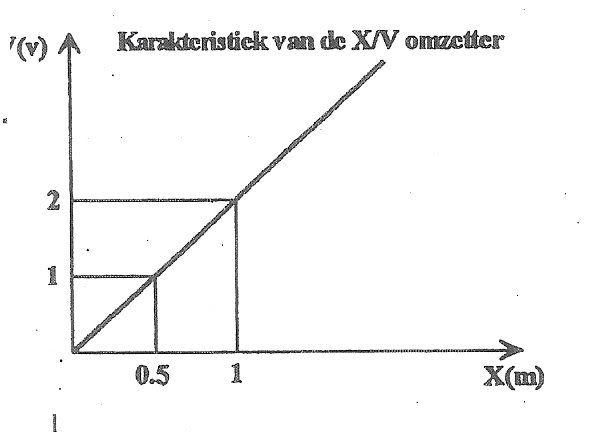

Dit zal dan de meetomvormer zijn?
Dus deze geeft gewoon een versterking van *2

Vraag 2 en 3 moet ik na vraag 1 doen

Vraag 4: ik veronderstel een PI regeling
Vraag 5: hier weet ik echt niet hoe ik er aan moet beginnen
Vraag 6: ik veronderstel dat ze met klepsturing bedoelen dat dit aan/uit is, dus dan kun je beter een sturing gebruiken waarmee je de hoeveelheid dat je doorlaat kun regelen, gelijk een kraan.

De rest van de vragen weet ik niet

Is er iemand die mij hiermee wil helpen? Of dit al eens wil nakijken als ik goed bezig ben.

alvast bedankt
