hallo
Ik heb een opgave voor regeltechniek gekregen, maar deze lukt niet zo goed.
Ik zit in mijn 2de jaar op de hoge school.
dit is het schema: http://i711.photobuc...eltechniek2.jpg

Ik zit in de problemen met de tranfertfunctie te geven van de 02omzetter.
ik denk dat dat deze is:
Geplaatste afbeelding

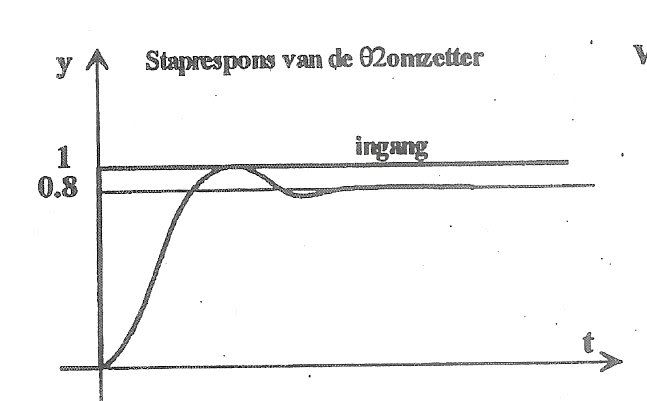

dit is de staprespons:
Geplaatste afbeelding

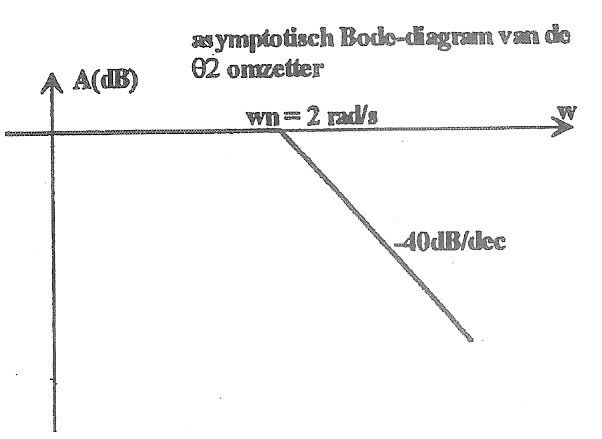

en het bode diagram:
Geplaatste afbeelding

Maar hoe stel ik hier een transfertfunctie van samen?
Ik denk dat dit een ondergedempt 2de orde systeem is.
Dus dan moet ik naar de D(overshoot) en de setlingtime kijken?

alvast bedankt

Dit forum kan gratis blijven vanwege banners als deze. Door te registeren zal de onderstaande banner overigens verdwijnen.

#2

Burgie

    Burgie


  • >250 berichten
  • 582 berichten
  • Ervaren gebruiker

Geplaatst op 06 december 2008 - 15:08

Je link met het schema doet het niet.

#3

cuinhel

    cuinhel


  • >25 berichten
  • 26 berichten
  • Gebruiker

Geplaatst op 06 december 2008 - 20:06

hier is ie dan
Geplaatste afbeelding
