Slinger van Von Waltenhofen
Moderator: physicalattraction
-
- Berichten: 30
Slinger van Von Waltenhofen
Tijdens practicum heb ik de slinger van Von Waltenhofen nagebootst. Ik heb als slingerlichaam een aluminium plaatje gebruikt met aan één helft het massief gedeelte en aan de andere helft het gedeelte met spleten. Ik heb aan de primaire en secundaire zijde twee spoelen geplaatst van 250 windingen en aangesloten op de netspanning.
Het lichaam slingert tussen twee poolschoenen. Deze wordt aangesloten op 5A gelijkstroom en werkt als een elektromagneet.
Als ik eerst het lichaam met spleten laat slingeren dan blijft deze slingeren. Ook al schakel ik de elektromagneten in.
Als ik het lichaam met het massief gedeelte laat slingeren dan remt hij wanneer ik de elektromagneten inschakel.
Ik heb geprobeerd op internet een verklaring te vinden voor dit gedrag, maar helaas niets gevonden. Kunnen jullie mij hierbij helpen?
Het lichaam slingert tussen twee poolschoenen. Deze wordt aangesloten op 5A gelijkstroom en werkt als een elektromagneet.
Als ik eerst het lichaam met spleten laat slingeren dan blijft deze slingeren. Ook al schakel ik de elektromagneten in.
Als ik het lichaam met het massief gedeelte laat slingeren dan remt hij wanneer ik de elektromagneten inschakel.
Ik heb geprobeerd op internet een verklaring te vinden voor dit gedrag, maar helaas niets gevonden. Kunnen jullie mij hierbij helpen?
- Moderator
- Berichten: 8.166
Re: Slinger van Von Waltenhofen
Lees eens door op wervelstromen (eddy currents)
-
- Berichten: 39
Re: Slinger van Von Waltenhofen
Dit is ook de reden dat transformatorkernen en stator- en rotordelen van wisselstroommotoren in dunne plaatjes die van elkaar geïsoleerd zijn uitgevoerd worden.
Zouden de kernen van massief ijzer zijn dan treden er wervelstromen op die de motor binnen korte tijd heet maken en bovendien het rendement omlaag brengen.
Zouden de kernen van massief ijzer zijn dan treden er wervelstromen op die de motor binnen korte tijd heet maken en bovendien het rendement omlaag brengen.
- Pluimdrager
- Berichten: 7.933
Re: Slinger van Von Waltenhofen
Deze opmerking verwondert me toch wel. Als je op google zoekt met de naam Waltenhofen, dan vind je een heleboel informatie over het principe van deze slinger.1990 schreef: ↑do 17 jan 2013, 18:16
Ik heb geprobeerd op internet een verklaring te vinden voor dit gedrag, maar helaas niets gevonden.
-
- Berichten: 30
Re: Slinger van Von Waltenhofen
Met niets gevonden klopt niet. Ik heb wel wat informatie gevonden. Ik had daar weinig informatie moeten neer typen.
Wanneer het slingerlichaam met aan de onderkant spleten wordt heen en weer geslingerd dan stopt hij niet maar blijft hij de hele tijd door slingeren. Weet iemand hoe dit komt?
Wanneer het slingerlichaam met aan de onderkant spleten wordt heen en weer geslingerd dan stopt hij niet maar blijft hij de hele tijd door slingeren. Weet iemand hoe dit komt?
- Pluimdrager
- Berichten: 6.594
Re: Slinger van Von Waltenhofen
Als je de strookjes maar klein genoeg maakt dan zullen er nauwelijks wervelstromen optreden in de strookjes
-
- Berichten: 30
Re: Slinger van Von Waltenhofen
Dankjeaadkr schreef: ↑do 17 jan 2013, 22:39
Als je de strookjes maar klein genoeg maakt dan zullen er nauwelijks wervelstromen optreden in de strookjes
-
- Berichten: 30
Re: Slinger van Von Waltenhofen
Ik zit nog met een laatste vraag:
Waar blijft in de opstelling van hierboven alle kinetische (beweging) energie opgesloten?

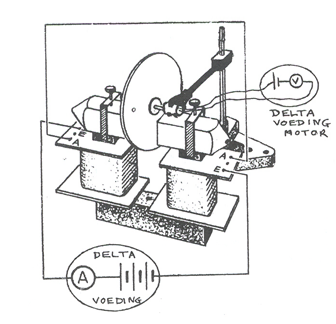

De elektromotortje op de schijfrem werkt op een gelijkspanning van 24V. De schrijfrem draait tussen de poolschoenen. Door met een ander voeding een toenemende stroom door de spoelen te sturen (tot max 2,5A) kan de motor volkomen worden afgeremd.
Waar blijft in de opstelling van hierboven alle kinetische (beweging) energie opgesloten?
De elektromotortje op de schijfrem werkt op een gelijkspanning van 24V. De schrijfrem draait tussen de poolschoenen. Door met een ander voeding een toenemende stroom door de spoelen te sturen (tot max 2,5A) kan de motor volkomen worden afgeremd.
- Pluimdrager
- Berichten: 7.933
Re: Slinger van Von Waltenhofen
De wervelstromen in de schijf maken dat deze opwarmt. Dat is dus waar de energie blijft.
-
- Berichten: 30
Re: Slinger van Von Waltenhofen
super bedankt;)klazon schreef: ↑do 17 jan 2013, 23:44
De wervelstromen in de schijf maken dat deze opwarmt. Dat is dus waar de energie blijft.
